Plans d’exécution · Clément Anglès

Détailler la transformation d’un immeuble existant

Transformer un garage et une ancienne écurie en deux commerces, puis organiser quatre logements aux étages : les plans d’exécution précisent ce qui est conservé, déposé, créé et raccordé.

Parler d’un projet similaire →Consulter les plans ↓

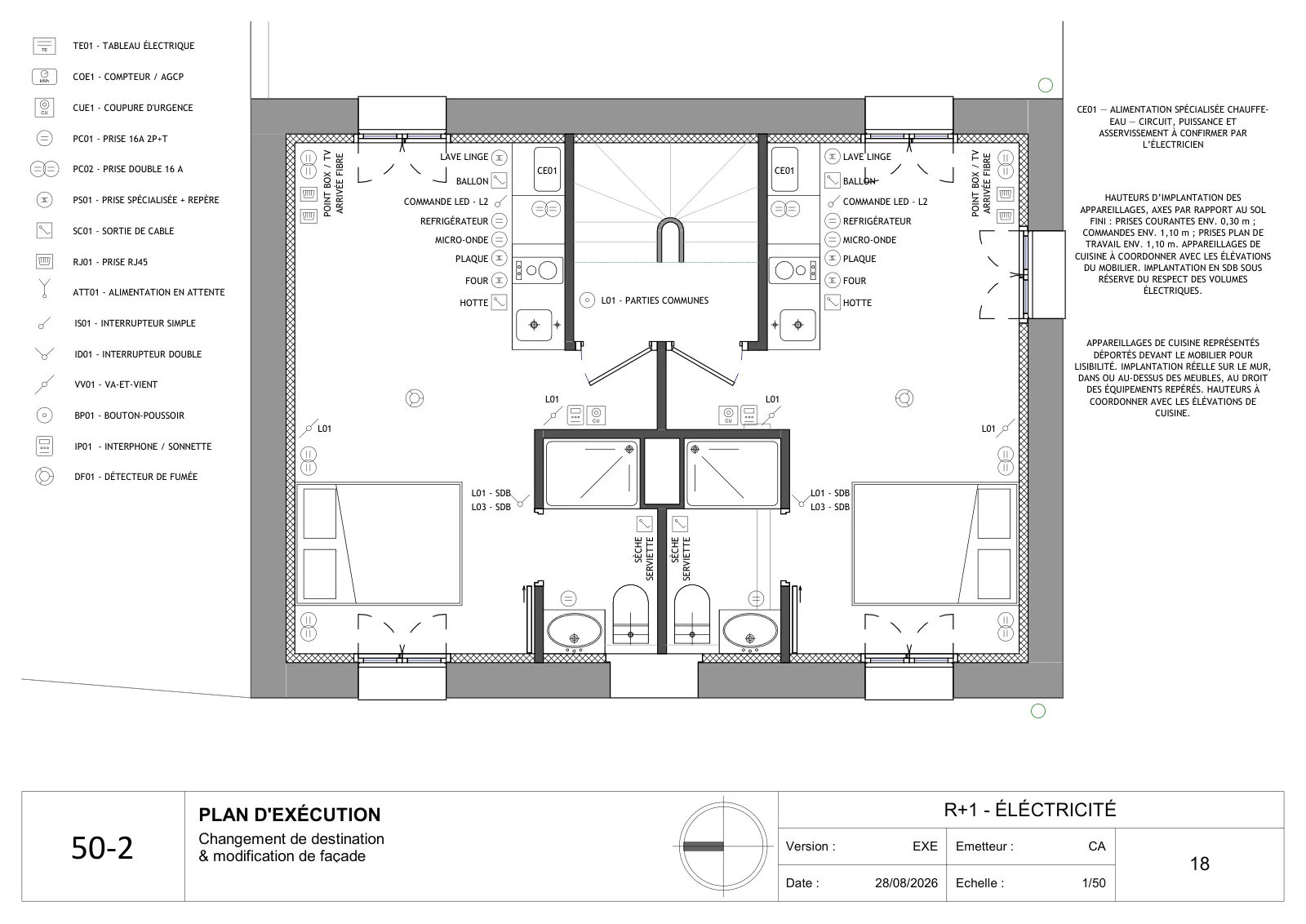

Plan électrique du dossier d’exécution de réhabilitation — Dossier EXE · réhabilitation

Programme: 2 commerces · 4 logements
Échelle des plans: 1/50
Document: 21 planches

La question de départ

Comment traduire les choix du projet dans chaque lot ?

Dans l’existant, les dimensions relevées, les ouvrages conservés et les réseaux doivent être lus ensemble. Le dossier distingue les interventions par niveau et par thème, avec des repères communs pour faciliter les échanges entre les intervenants.

Distinguer l’existant et les interventions

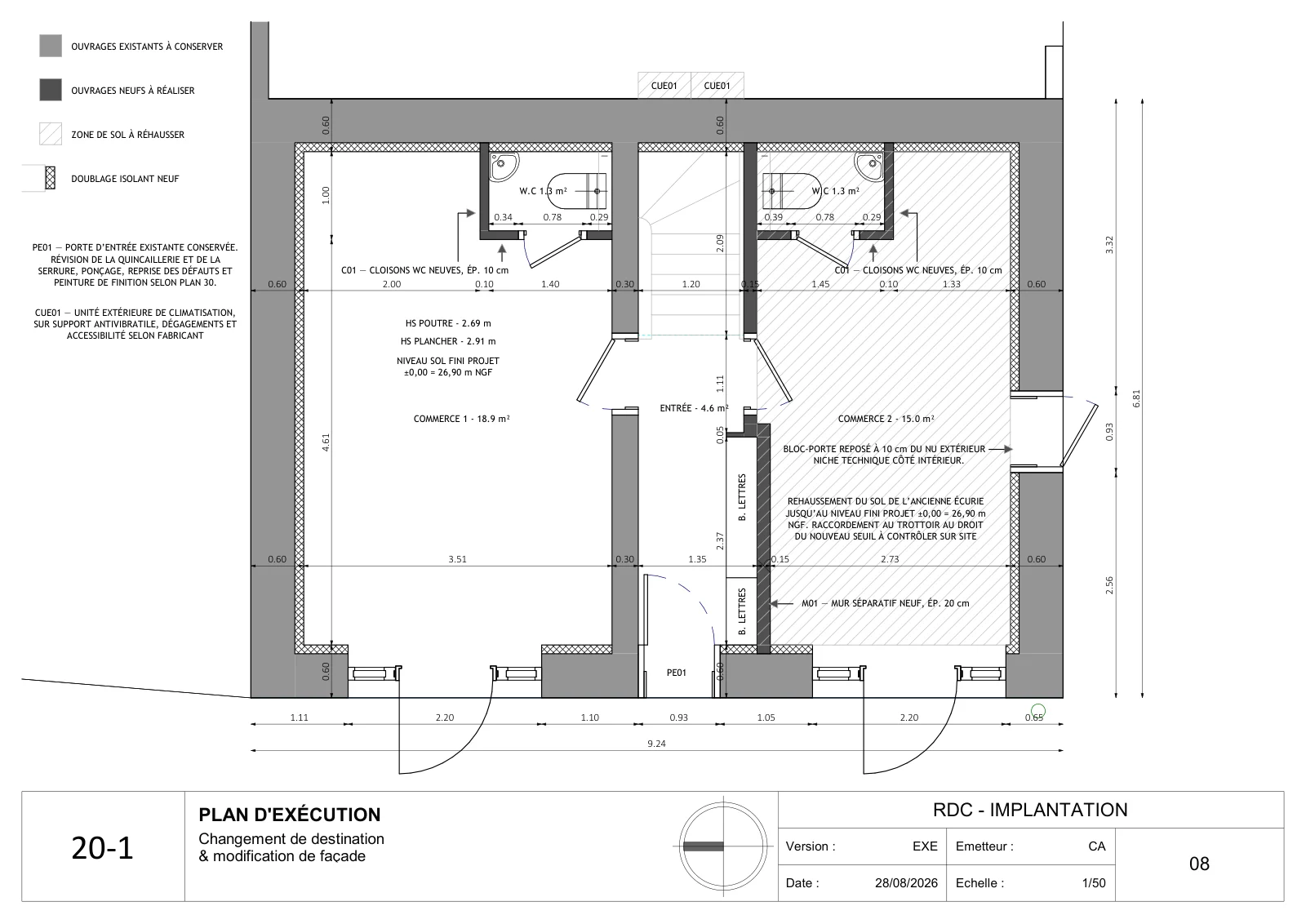

Relevés, déposes et implantations sont présentés séparément. Les ouvrages à conserver, les cloisons neuves et les adaptations de niveaux sont repérés.

Préciser les équipements et les finitions

Sols, finitions, plafonds et éclairage complètent les plans d’implantation. Les annotations explicitent les choix et les points qui nécessitent une confirmation technique.

Mettre les réseaux en cohérence

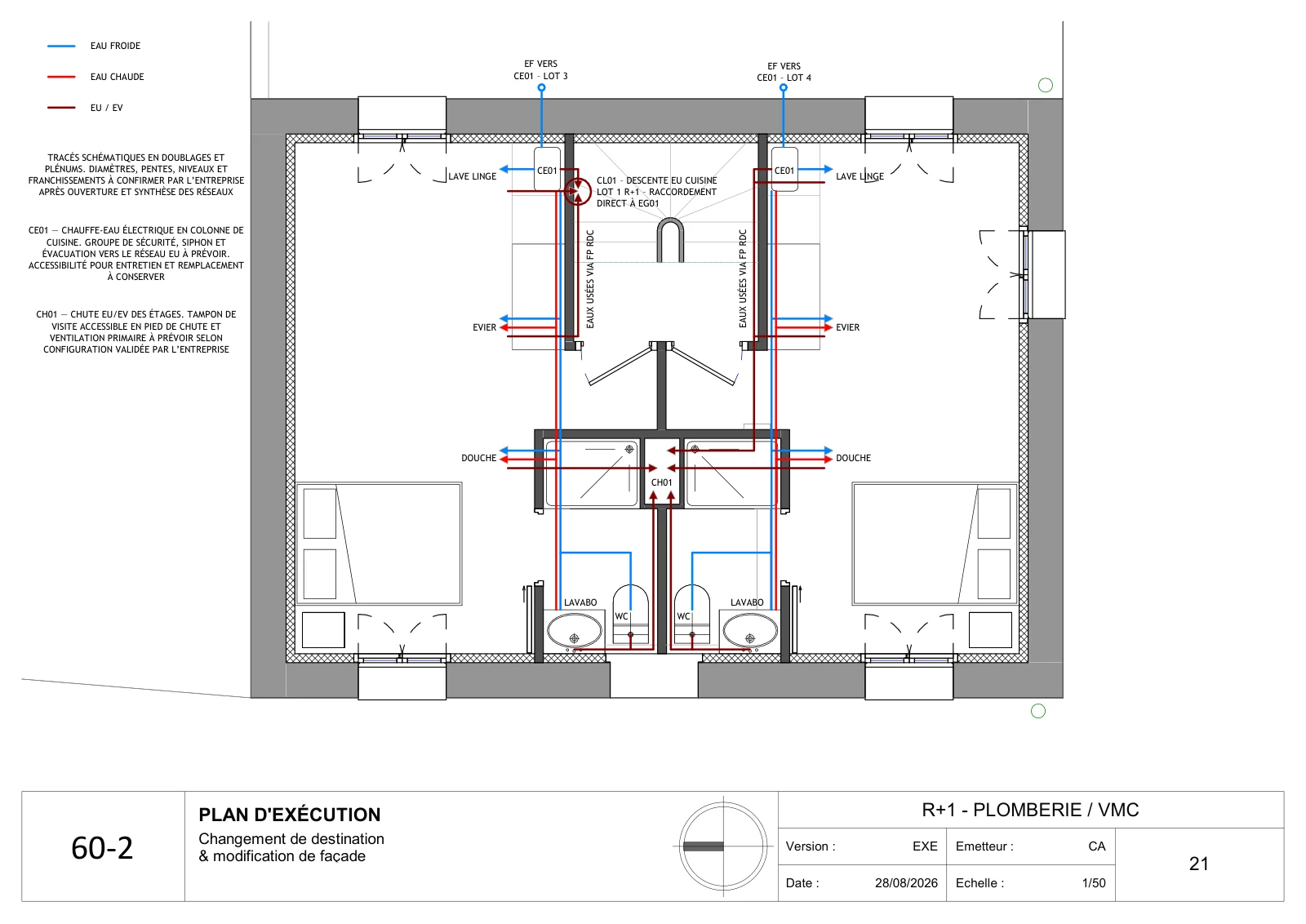

Les plans électriques et plomberie/VMC localisent les équipements et leurs raccordements. Les réserves de dimensionnement et de validation par les entreprises restent visibles.

Ce que le dossier permet de lire

Des interventions repérées, des réserves explicites.

Les 21 planches couvrent les trois niveaux et sept familles de plans. Elles donnent aux intervenants une base graphique commune pour préparer leurs interventions et identifier les points à confirmer.

Périmètre de l’exemple

Exemple anonymisé de production de plans EXE. Les prescriptions et réserves figurent dans les pièces ; les dimensionnements et vérifications spécialisés restent à la charge des intervenants concernés. Cet exemple ne présente pas une mission de suivi de chantier.
